| اسم العلامة التجارية: | FESTO |
| إصدار الشهادات: | CE |
| Model Number: | ADVU-20-5-P-A |
| الوثيقة: | ADVU.pdf |
| Minimum Order Quantity: | 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| شروط الدفع: | / تي تي، ويسترن يونيون، باي بال |
| Supply Ability: | 5000 Pieces/1Month |
| عملية: | مزدوجة المفعول | ضغط التشغيل: | 0.8 ... 10 بار |
|---|---|---|---|
| ماركة: | فيستو | تتحمل: | 20 ملم |
| درجة الحرارة المحيطة: | -20 ... +80 درجة مئوية | مسلسل: | ADVU |
| إبراز: | FESTO ADVU أسطوانة مزدوجة التأثير,أسطوانة البستنات الهوائية ذات الحفرة 20 ملم,أسطوانة البستون المغناطيسية ISO 6432 |
||

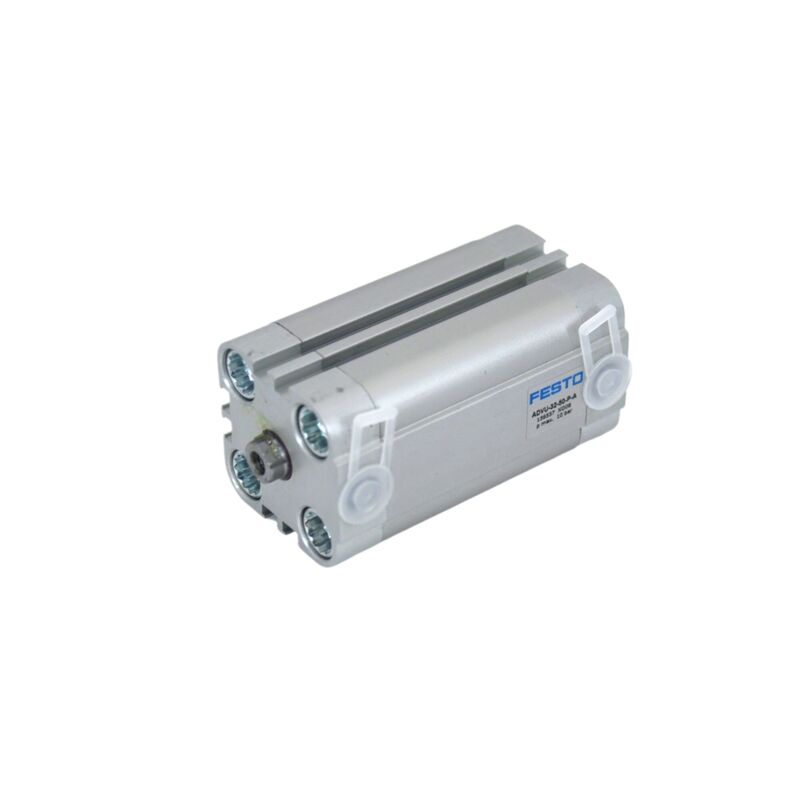

Festo ADVU-20 عبارة عن أسطوانة هوائية مدمجة مصممة بآلية مزدوجة المفعول وقطر تجويف 20 مم. إنه يتميز بمكبس مغناطيسي متكامل يتيح الاستشعار الدقيق للموقع أثناء التشغيل.
تم تجهيز هذه الأسطوانة بحلقات وألواح توسيد مرنة في كلا الطرفين، تُعرف باسم توسيد من النوع P، لضمان التشغيل السلس وتقليل التأثير. وهي متوفرة بأطوال شوط قياسية تتراوح من 5 مم إلى 50 مم، مما يوفر المرونة لمختلف متطلبات التطبيقات.
يمكن للعملاء الاختيار بين قضبان المكبس ذات الخيوط الداخلية (المخصصة بـ -PA) أو الخيوط الخارجية (-APA) وفقًا لاحتياجات التثبيت الخاصة بهم. يتراوح ضغط التشغيل لـ ADVU-20 من 0.8 بار إلى 10 بار، مما يجعله مناسبًا لمجموعة واسعة من أنظمة التشغيل الآلي الهوائية.
بشكل عام، يعد Festo ADVU-20 مثاليًا لمشاريع الأتمتة التي تعطي الأولوية لكفاءة المساحة وتتطلب ردود فعل موثوقة للموقع من أجل حركة هوائية يمكن التحكم فيها.
تتميز هذه الأسطوانة بتصميم مدمج للغاية يتطلب مساحة تركيب أقل بنسبة 50% مقارنة بالأسطوانات القياسية ISO 15552. أبعادها المنخفضة تجعلها مناسبة بشكل مثالي للتطبيقات ذات المساحة المحدودة وتخطيطات الماكينة الضيقة.
توفر آلية الفعل المزدوج القوة الدافعة أثناء الضربات الأمامية والعودة. وهذا يضمن حركة ثنائية الاتجاه متسقة ويمكن التحكم فيها، مما يعزز كفاءة ودقة أجهزتك.
يتيح هذا التصميم، المجهز بمكبس مغناطيسي مدمج، استشعار موضع عدم التلامس من خلال استخدام مفاتيح القرب. يمكن تركيب المستشعرات أو استبدالها بسهولة دون الحاجة إلى أي تعديلات ميكانيكية، مما يبسط مهام الصيانة.
عند طرفي الأسطوانة، تساعد حلقات أو صفائح التوسيد المرنة على امتصاص طاقة التأثير. تعمل هذه البطانة المرنة على تقليل الاهتزازات والضوضاء بشكل فعال عندما يصل المكبس إلى موضعه النهائي، مما يحسن سلاسة التشغيل بشكل عام.
مصنوعة من أسطوانة من سبائك الألومنيوم المطاوع وأغطية طرفية مقترنة بقضيب مكبس من الفولاذ المقاوم للصدأ عالي السبائك، توفر هذه الأسطوانة متانة ممتازة. الأختام الديناميكية مصنوعة من NBR/TPE-U (PU)، مما يوفر أداء إغلاق محسن. كما أنها تلبي فئة مقاومة التآكل CRC 2، مما يجعلها مناسبة للبيئات الصناعية القاسية.
يتم تسهيل خيارات التثبيت المتنوعة من خلال الفتحات الموجودة على البرميل بالإضافة إلى مجموعة واسعة من ملحقات التثبيت. تسمح هذه الميزات بتركيب الأسطوانة بشكل آمن في أي موضع تقريبًا لاستيعاب متطلبات التطبيقات المختلفة.
يمكن للمستخدمين الاختيار بين تكوينين لسن قضيب المكبس لمطابقة ملحقات الحمل المحددة ومتطلبات التطبيق: خيط داخلي (-PA) أو خيط خارجي (-APA). تضمن هذه المرونة التوافق مع الإعدادات الميكانيكية المتنوعة.
| ضغط التشغيل | 0.8 ... 10 بار |
| درجة الحرارة المحيطة | -20 ... +80 درجة مئوية |
| مسلسل | ADVU |
| ماركة | فيستو |
| تتحمل | 20 ملم |
| عملية | مزدوج المفعول |
في خطوط التجميع الآلية، يتم تنفيذ العمليات المختلفة مثل التثبيت، وتحديد المواقع، والفرز، والإيقاف، والإخراج، والتعامل مع قطع العمل بكفاءة داخل محطات الإنتاج المدمجة. تعمل هذه العمليات المبسطة على تحسين الإنتاجية والدقة في بيئات التصنيع.
تستفيد آلات التعبئة والتغليف والتعبئة من آليات مثل دفع الكرتون، وتنشيط مكبس الختم، ومحولات الناقل، والتحكم في الصمامات، وكلها مصممة لتعمل بفعالية في المساحات الضيقة. وهذا يضمن عمليات تعبئة سلسة وموثوقة في مناطق محدودة.
يعتمد قطاع تصنيع الإلكترونيات وأشباه الموصلات على أنظمة انتقاء ومكان دقيقة للغاية، وتفكيك ألواح ثنائي الفينيل متعدد الكلور، وتجميع المكونات، وتحديد المواقع بدقة لمعدات الاختبار. تتطلب هذه التطبيقات مراقبة دقيقة للحفاظ على جودة المنتج واتساقه.
في الأجهزة الطبية وأتمتة المختبرات، هناك حاجة إلى حركة خطية سلسة ومتحكم فيها. تدعم هذه الإمكانية أدوات التشخيص، ومعالجة العينات، وتطبيقات التكنولوجيا الحيوية المختلفة، مما يساهم في سير عمل المختبرات الموثوقة والفعالة.
تستخدم آلات الطباعة والنسيج آليات لتحديد موضع الورق بدقة، وتشغيل مكبس القطع، وتثبيت الخيوط، والتحكم في التوتر. تعمل هذه الوظائف بفعالية حتى في البيئات الصعبة والمتطلبة، مما يضمن مخرجات عالية الجودة.
تشتمل المؤثرات والقابضات النهائية للروبوت على محركات هوائية مدمجة مصممة خصيصًا للروبوتات التعاونية. تتيح هذه الأنظمة عمليات الانتقاء والمكان الفعالة والإمساك الآلي، مما يعزز مرونة وقدرة الأتمتة الآلية.
تم تصميم منتجنا من أسطوانة المكبس الهوائية لتحقيق الأداء العالي والمتانة في مجموعة متنوعة من التطبيقات الصناعية. للحصول على الدعم الفني، يرجى الرجوع إلى دليل المستخدم المرفق مع المنتج، والذي يتضمن تعليمات التثبيت التفصيلية وإرشادات الصيانة ونصائح استكشاف الأخطاء وإصلاحها.
إذا واجهت أي مشاكل أثناء التثبيت أو التشغيل، فتأكد من أن جميع الاتصالات آمنة وأن الأسطوانة متوافقة مع مواصفات النظام لديك. تأكد من أن ضغط التشغيل ودرجة الحرارة ضمن الحدود الموصى بها لتجنب الضرر.
تعد الصيانة المنتظمة أمرًا ضروريًا لزيادة عمر أسطوانة الهواء الخاصة بك إلى أقصى حد. تحقق دوريًا من عدم وجود تسرب للهواء، وقم بتشحيم الأجزاء المتحركة كما هو محدد، وافحص الأختام بحثًا عن التآكل. استبدل أي مكونات تالفة على الفور لمنع حدوث المزيد من المشكلات.
لتلبية احتياجات الخدمة المتقدمة، بما في ذلك الإصلاحات أو قطع الغيار، استشر الموزع المعتمد أو مركز الخدمة. يلتزم فريقنا الفني بتقديم المساعدة المتخصصة لضمان تشغيل الأسطوانة الهوائية بكفاءة وموثوقية.
كما نقدم أيضًا تدريبًا شاملاً ومواد دعم لمساعدة فريقك على تحسين استخدام وصيانة أسطوانة المكبس الهوائية. يرجى الرجوع إلى مواردنا عبر الإنترنت للحصول على الأدلة القابلة للتنزيل والأسئلة الشائعة ومقاطع الفيديو التعليمية.
تغليف المنتج وشحنه لأسطوانة المكبس الهوائية
يتم تعبئة كل أسطوانة هوائية مكبس بعناية لضمان أقصى قدر من الحماية أثناء النقل. يتم تغليف الأسطوانة أولاً بطبقة واقية من الرغوة المضادة للكهرباء الساكنة أو غلاف فقاعي لمنع أي خدوش أو تلف. ثم يتم وضعها داخل صندوق من الورق المقوى القوي بحجم مناسب لتقليل الحركة داخل الصندوق.
لمزيد من الأمان، يتم تعبئة الصندوق بمواد توسيد مثل تعبئة الفول السوداني أو الوسائد الهوائية لامتصاص الصدمات والاهتزازات. يتم إغلاق العبوة بشريط لاصق قوي ومُلصق عليها تعليمات التعامل، بما في ذلك "الهشة" و"التعامل بحذر".
يتم الشحن من خلال خدمات البريد السريع الموثوقة التي توفر خيارات التتبع والتأمين. اعتمادًا على الوجهة والحاجة الملحة، يمكن للعملاء الاختيار من بين طرق الشحن القياسية أو السريعة أو السريعة. تتضمن جميع الشحنات وثائق مفصلة مثل قائمة التعبئة ودليل المستخدم.
تم تصميم عملية التعبئة والتغليف والشحن لدينا لضمان وصول أسطوانة المكبس الهوائية بأمان، وفي حالة عمل مثالية، وجاهزة للاستخدام الفوري.
