نطاق درجة الحرارة المحيطة -20 إلى زائد 80 درجة أسطوانة هوائية قصيرة السكتة ADVU سلسلة Festo ADVU أسطوانة هوائية صغيرة

وصف المنتج:

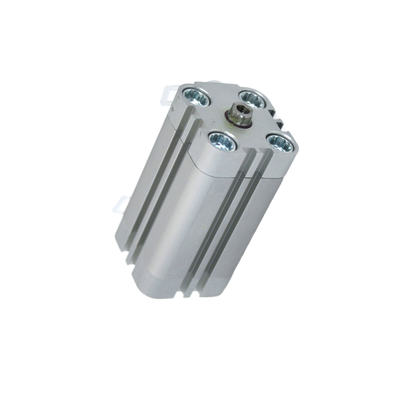

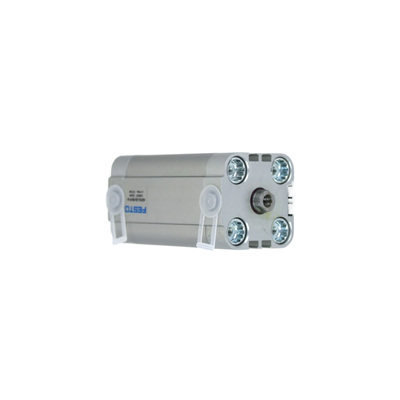

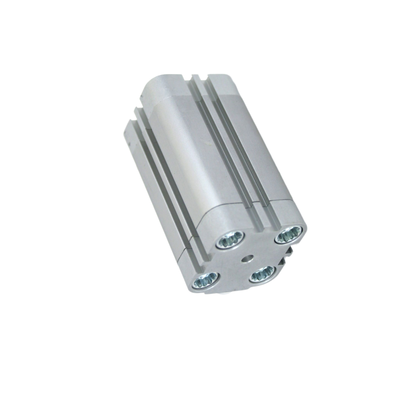

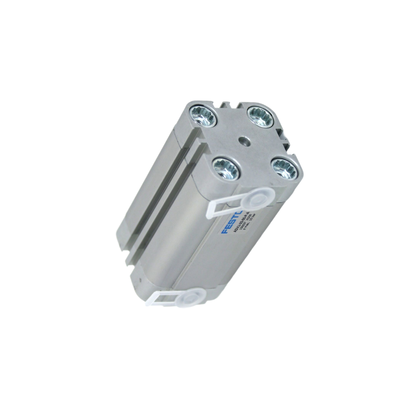

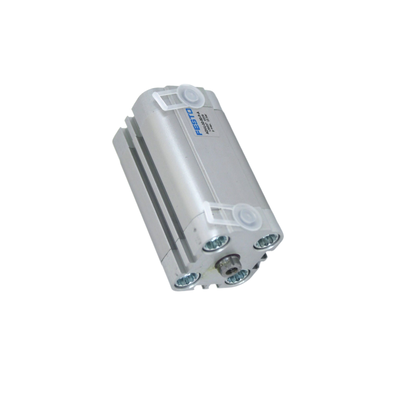

يحتوي سلسلة Festo ADVU-32 على أسطوانة هوائية مضاعفة التفاعل ومدمجة مع حجم ثقب 32 مم. ويوفر خيارات ضربات متعددة ، بما في ذلك 30 مم ، 40 مم ، 50 مم ، 60 مم ، و 80 مم ،لتناسب متطلبات التطبيقات المختلفة.

هناك تكوينان رئيسيان متاحان للاختيار. النسخة القياسية من P-A تأتي دون فتحة مستشعر ومصممة بعصا البستون التي تتميز بخيط داخلي. من ناحية أخرى ، يمكن استخدام هذه النسخة من P-A.إصدار جهاز الاستشعار A-P-A يحتوي على فتحة مفتاح مغناطيسي متكامل ولديه قضيب المكبس مع خيط خارجي.

هذه الأسطوانة تفتخر بجسم من الألومنيوم المربع المدمج الذي يوفر قوة إخراج قوية مع احتلال مساحة تركيب ضئيلة.السلسلة بأكملها تحتفظ بأبعاد تركيب موحدة وتستخدم مكونات ختم قابلة للتبادلهذه الخصائص تجعلها خيارًا مثاليًا لأداء مهام الأتمتة المتوسطة إلى القصيرة مثل الضغط والدفع والتحديد.

أرقام الأجزاء الأصلية للنسخة P-A مع خيط داخلي هي: 156535 ، 156536 ، 156537 ، 156538 ، و 156539. بالنسبة للنسخة A-P-A للمستشعر مع خيط خارجي ، أرقام الأجزاء هي: 156621 ، 156622، 156623، 156624، و 156625.

الخصائص:

يحتوي التصميم المتكامل على هيكل مربع مضغوط يؤدي إلى طول إجمالي أقصر مقارنة بسلاسل القضبان القياسية.هذه التوافقية توفر بشكل كبير مساحة تركيب داخلية في آلات الأتمتة، زيادة الكفاءة في تصميم النظام.

مجهزة بمسحة كبيرة 32 ملم ، توفر الأسطوانة قوة دفع قوية. توفر تكوينها مزدوج التأثير قوى دفع واسحبة مستقرة ، في حين يضمن المكبس منخفض الاحتكاك سلاسة ،الحركات المتناوبة عالية السرعة دون خطر التشويشلضمان التشغيل الموثوق به.

هناك نوعان من البنية المتاحة لتلبية متطلبات التجميع المختلفة. نموذج P-A يفتقر إلى فتحة مستشعر مغناطيسي وله قضيب البستن مع خيط داخلي ،مما يجعلها مناسبة للقفزات المدمجة ودمج موصلات الأدوات المدمجةمن ناحية أخرى ، يحتوي نموذج A-P-A على خندق مفتاح مغناطيسي متكامل على جسم الاسطوانة ويتميز بعصا البستن مع خيط خارجي ،تتيح الاتصال المباشر بالمفاصل العائمة والمكونات الخارجية، وهو متوافق مع أجهزة استشعار المقربة المغناطيسية.

تم تصنيع برميل الأسطوانة من الألومنيوم الصلب المضغوط ، مما يوفر مقاومة ممتازة للارتداء ، بالإضافة إلى الحماية من الزيت والتآكل.هذا البناء يضمن حياة خدمة طويلة حتى في ظل ظروف تشغيل متكررة وعالية الدورة.

تحتفظ هذه السلسلة بحجم ثقب متسق 32 مم مع مجموعة كاملة من خيارات السكتة المتوسطة بما في ذلك 30 مم و 40 مم و 50 مم و 60 مم و 80 مم. ثقوب التثبيت العالمية هي معيارية في جميع الطرازات ،يسمح باستبدال سهل دون الحاجة إلى تعديل إطار المعدات، لتبسيط الصيانة والترقية.

تستخدم مجموعات الختم القياسية من فيستو في جميع أنحاء السلسلة ، مما يضمن قطع غيار قابلة للتبادل والتي تقلل من تكاليف الصيانة وتسهل الإصلاحات البسيطة.الأسطوانات متوافقة مع ضغط الهواء المضغوط الصناعي القياسي يتراوح من 0.2 إلى 1.0 MPa ، ودعم سرعات المكبس بين 50 و 700 مم / ثانية ، والحفاظ على أداء مستقر حتى خلال دورات بدء وقف مستمرة.

وأخيراً، تحتوي الأسطوانات على ثقوب تركيب قياسية على السطحين الأمامي والجانبي، ودعم اتجاهات التثبيت الأفقي والعمودي والجانبي.هذا التنوع يجعلها متوافقة مع مختلف هياكل تخطيط الآلة، تلبية الاحتياجات التطبيقية المتنوعة.

المعلمات التقنية:

التطبيقات:

الدعم والخدمات:

منتجاتنا من أسطوانات المكبس المضغوط مصممة لتقديم أداء موثوق بكفاءة لمجموعة واسعة من تطبيقات الأتمتة الصناعيةيرجى التأكد من أن لديك رقم نموذج المنتج والمواصفات المتاحة للمساعدة في تسريع استفسارك.

نحن نقدم خدمات شاملة بما في ذلك توجيهات التثبيت، المساعدة في حل المشاكل، نصائح الصيانة،ومعلومات عن قطع الغيار لضمان التشغيل الأمثل لسلاسلك الهوائي.

فريق الدعم الفني لدينا مجهز للمساعدة في قضايا مثل تسرب الهواء، وارتداء ختم المكبس، وتعديلات ضربة الأسطوانة، وتكوينات التثبيت.

من أجل الصيانة، نوصي بفحص المسامير بانتظام، وتشحيم الأجزاء المتحركة، والتحقق من أي علامات على التآكل أو الضرر لتمديد عمر الأسطوانة.

تتوفر قطع الغيار والملحقات للحفاظ على تشغيل نظامك الهوائي بسلاسة. يرجى الرجوع إلى دليل المنتج لأرقام الأجزاء ومعلومات التوافق.

نحن ملتزمون بتوفير الدعم في الوقت المناسب والفعال لتقليل وقت التوقف وتعظيم الإنتاجية في عملياتك.

التعبئة والشحن:

يتم تعبئة كل أسطوانة منوعة بالبستن بعناية لضمان الحماية القصوى أثناء النقل.يتم لف الأسطوانة أولاً في رغوة مضادة للثبات ووضعها داخل صندوق كرتوني مخصص لمنع أي حركة أو تلفيتم إضافة مواد مسدس إضافية حسب الحاجة اعتمادا على حجم ووزن الأسطوانة.

ثم يتم إغلاق المنتج المعبأ بشكل آمن وتسميته بتعليمات التعامل لضمان الرعاية المناسبة.يتم تعبئة وحدات متعددة في صناديق الكرتون الخارجية القوية مع علامات واضحة للتعرف عليها بسهولة.

نحن نرسل أسطواناتنا الهوائية المكبسة عن طريق خدمات التوصيل الموثوقة التي توفر التتبع والتسليم في الوقت المناسبأو الشحن البري لضمان وصول سريع وآمن.

تم تصميم عملية التعبئة والشحن لدينا للحفاظ على سلامة المنتج وتوفير تجربة خالية من المتاعب لعملائنا في جميع أنحاء العالم.
