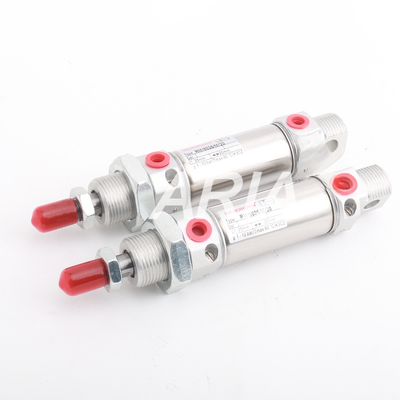

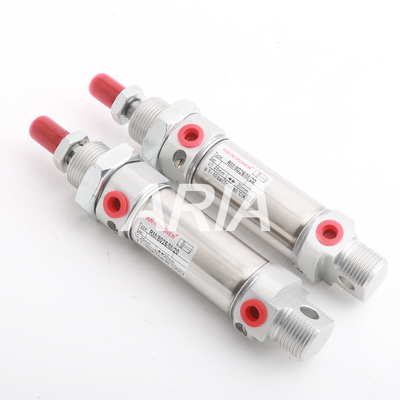

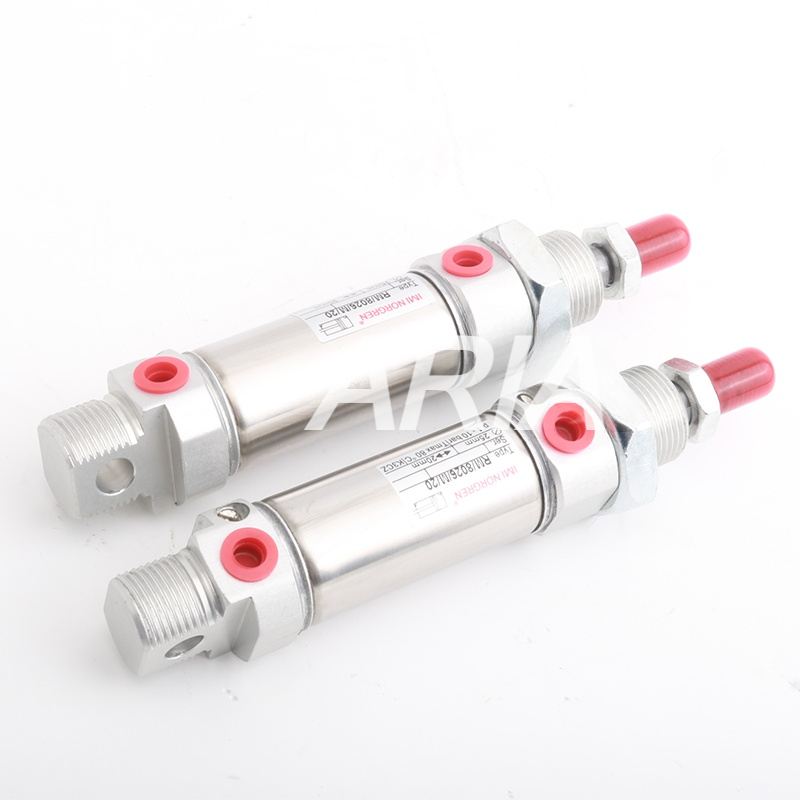

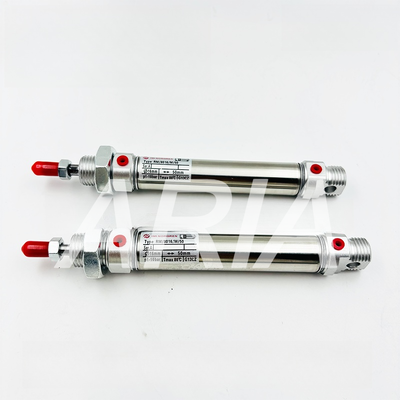

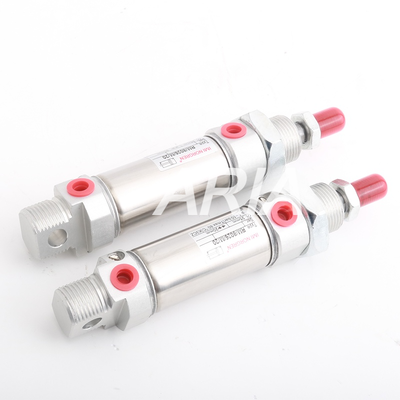

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200قطر الأسطوانة Φ 10 أيزو 6432 الأسطوانة الأسطوانية المصغرة

1. التسميات النموذجية (نوعان مميزان)

1. RM/28010/XX: الإصدار الأساسي بدون مكبس مغناطيسي؛ لا توجد حلقة مغناطيسية، غير متوافقة مع المفاتيح المغناطيسية
2. RM/28010/M/XX: إصدار مزود بحلقة مغناطيسية مدمجة، متوافق مع مفاتيح الكشف عن الموضع المغناطيسي

• السلسلة 28000: أسطوانات أحادية الفعل مع زنبرك رجوع داخلي (تختلف عن سلسلة RM/8000 مزدوجة المفعول)
• 10 = حجم التجويف Φ10mm
• رقم اللاحقة: السكتة الدماغية القياسية (20/25/40/50/100/160 مم)

2. المعلمات الفنية الأساسية العالمية (مطابقة لجميع الموديلات)

2.1 المعيار والتشغيل

• معيار الامتثال: المعيار الدولي ISO 6432 للأسطوانات المستديرة الصغيرة
• وضع التشغيل: أحادي المفعول (يمتد عبر إمداد الهواء، التراجع التلقائي عن طريق الزنبرك المدمج)
• الوسادة: وسائد بولي يوريثان ثابتة من كلا الطرفين؛ توسيد غير قابل للتعديل

2.2 مواصفات سائل التشغيل

• متوسط: هواء مضغوط نظيف مفلتر، تشغيل خالٍ من التشحيم متاح (يوصى باستخدام مرشح دقة 5 ميكرومتر)
• ضغط التشغيل: 2 ~ 10 بار
• ضغط الانفجار: 12 بار
• درجة حرارة التشغيل: -10 درجة مئوية ~ +80 درجة مئوية؛ مطلوب إمداد بالهواء الجاف أقل من 2 درجة مئوية لمنع التجمد
• خيط منفذ الهواء: خيط داخلي M5
• مواصفات قضيب المكبس: قطر القضيب Φ6 مم، الخيط الأمامي M4

2.3 مواد البناء الشاملة (الزي الرسمي عبر السلسلة الكاملة)

• البرميل: الفولاذ الأوستنيتي المقاوم للصدأ، مقاوم للصدأ والتآكل
• قضيب المكبس: الفولاذ الأوستنيتي المقاوم للصدأ
• قبعات النهاية: سبائك الألومنيوم المؤكسدة النظيفة
• الأختام القياسية: مطاط النتريل NBR؛ الأختام المطاطية الفلورية اختيارية لتطبيقات درجات الحرارة العالية
• الوسادة والممسحة: بولي يوريثين PU
• الملحقات القياسية: صامولة التثبيت الأمامية، صامولة قفل قضيب المكبس

2.4 الميزات الهيكلية

1. أغطية نهاية متينة مزدوجة الطبقة، مقاومة للصدمات والتشقق
2. خيط تثبيت خلفي مدمج بعروة واحدة، لا حاجة إلى دعامة عروة إضافية
3. موانع تسرب من النوع Z منخفضة الاحتكاك للتشغيل السلس بسرعات عالية/منخفضة وعمر خدمة ممتد
4. جسم دائري صغير الحجم من الفولاذ المقاوم للصدأ، مثالي لمساحات التثبيت المحدودة على المعدات
5. جميع مكونات الاتصال المصنوعة من الفولاذ المقاوم للصدأ، مناسبة للبيئات الرطبة والتآكل الخفيف

3. انهيار النموذج بالسكتة الدماغية

4. قوة الخرج النظرية (إمدادات الهواء القياسية 6 بار، التجويف Φ10)

• قوة الدفع: 47.1 نيوتن (قوة الخرج عندما يدفع الهواء المكبس للخارج)
• يعتمد التراجع على الزنبرك الداخلي. لا يوجد خرج لقوة السحب (خاصية الأسطوانات أحادية المفعول)

5. الصناعات المعمول بها

6. ترقيات وملحقات اختيارية

1. المفاتيح المغناطيسية: متوافقة فقط مع الموديلات ذات اللاحقة /M، وتتوافق مع مفاتيح القصب من سلسلة QM
2. ترقية الختم: الأختام المطاطية الفلورية اللاحقة /V للبيئات ذات درجات الحرارة العالية والملوثة بالنفط
3. ملحقات التثبيت: الشفاه، والمرتكزات المتوسطة، والأقواس الخلفية وغيرها من تجهيزات التثبيت القياسية ISO
