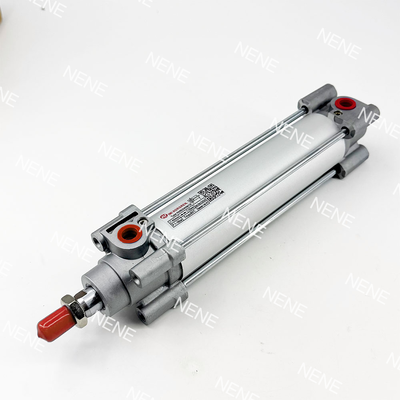

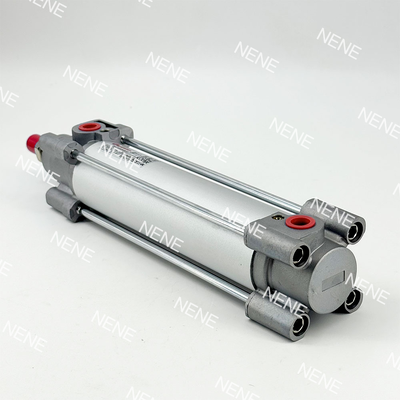

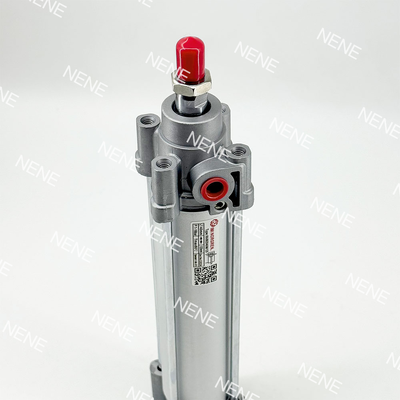

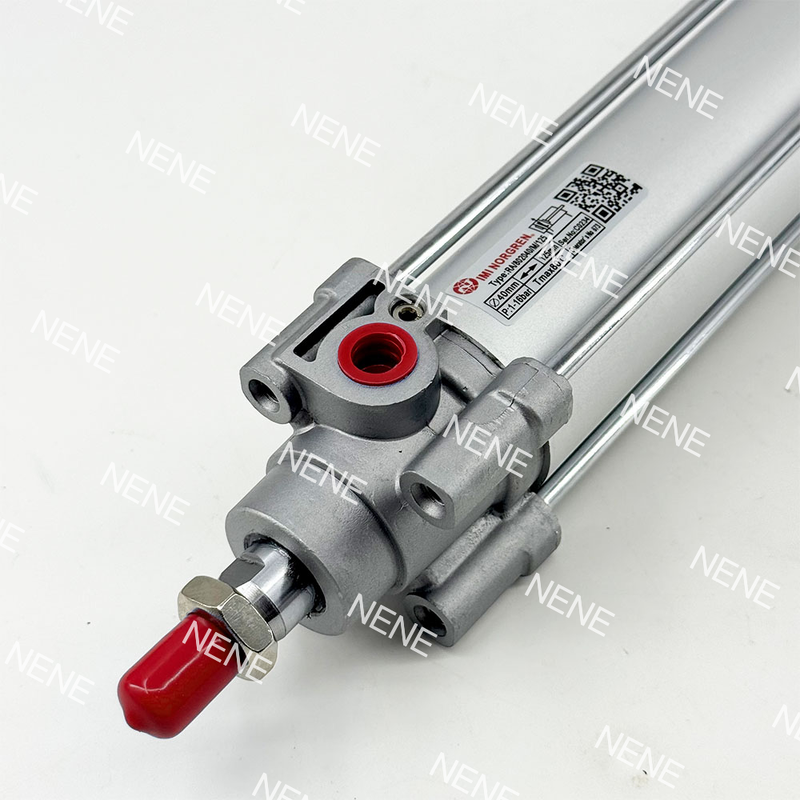

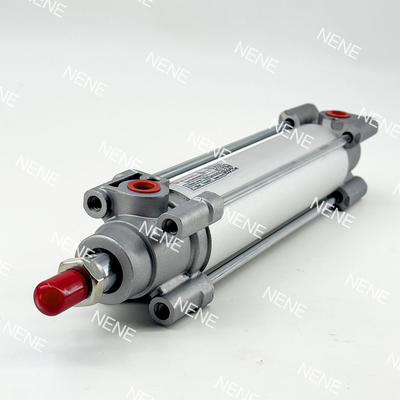

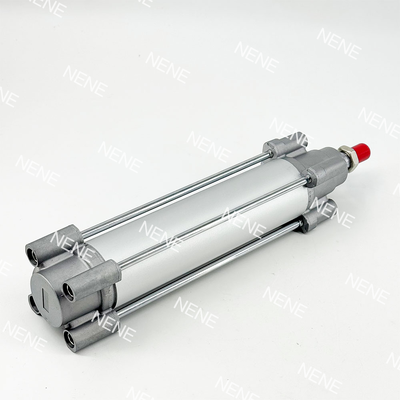

الأسطوانة الهوائية المدمجة RA/802080/M/125 Norgren 80mm Bore ACS لتطبيقات التثبيت

وصف المنتج:

تمثل سلسلة RA/802080/M أسطوانة هوائية عالية الأداء تلتزم بمعيار ISO 15552. جزء من مجموعة منتجات ISOLine™ المرموقة، تتميز هذه الأسطوانة مزدوجة المفعول بقطر تجويف يبلغ 80 مم. وهي متوفرة في مجموعة واسعة من أطوال الأشواط، تتراوح من 25 مم إلى 1000 مم، مما يجعلها مناسبة للعديد من مهام الأتمتة الصناعية التي تتطلب حركة خطية موثوقة وفعالة.

من أهم العناصر الأساسية في تصميم هذه الأسطوانة هو نظام التوسيد المتكيف (ACS) المبتكر. تعمل هذه التقنية المتقدمة على تكييف الوسادة تلقائيًا لتتناسب مع ظروف التحميل المختلفة، مما يلغي الحاجة إلى تعديلات يدوية لبراغي الوسادة أو تدخل الخبراء. ونتيجة لذلك، تعمل الأسطوانة بشكل أكثر سلاسة وأمان، مع تقليل نفقات الصيانة وإطالة عمر الخدمة الإجمالي.

تم تصميم سلسلة RA/802080/M بأسطوانة مستديرة قوية ومجهزة بقضبان ربط خارجية، مما يوفر متانة معززة ومناسب تمامًا للبيئات الصعبة أو الصعبة. بالإضافة إلى ذلك، تتضمن الأسطوانة مكبسًا مغناطيسيًا كميزة قياسية، مما يسمح بالكشف المباشر عن الموضع عند استخدامه مع مفاتيح القصب أو الحالة الصلبة المتوافقة. وهو يتوافق تمامًا مع معايير ISO 15552 وVDMA 24562 وNFE 49-003-1، مما يضمن سهولة التبادل والالتزام باللوائح الدولية.

تم تصميم هذه الأسطوانة للعمل عند ضغط أقصى يبلغ 16 بارًا وفي نطاق درجة حرارة يتراوح من -10 درجة مئوية إلى +80 درجة مئوية، وهي قوية بما يكفي للتعامل مع التطبيقات الصناعية الصعبة مع تقديم حركة متسقة ودقيقة. بفضل حجم التجويف الذي يبلغ 80 مم، فإنه ينتج دفعًا نظريًا كبيرًا يبلغ 3016 نيوتن عند ضغط 6 بار، مما يجعله خيارًا ممتازًا لأحمال العمل الشاقة.

سمات:

يقوم نظام التوسيد المتكيف (ACS) بضبط التوسيد تلقائيًا بناءً على الأحمال المختلفة. تلغي هذه الميزة الحاجة إلى التعديلات اليدوية وتضمن التشغيل السلس والآمن. بالإضافة إلى ذلك، فهو يساعد في تقليل الضوضاء والاهتزاز أثناء الاستخدام.

يلبي هذا المنتج المعايير التي وضعتها ISO 15552، وVDMA 24562، وNFE 49-003-1، مما يضمن إمكانية التبادل العالمي. ويتيح امتثالها سهولة التكامل في الأنظمة الحالية، مما يجعلها متعددة الاستخدامات ومريحة لمجموعة واسعة من التطبيقات الصناعية.

يتميز بتصميم أسطواني مستدير مع قضبان ربط خارجية، ويوفر البناء متانة فائقة. يعد هذا التصميم القوي مثاليًا للبيئات الصناعية العدوانية حيث تعد الموثوقية والمتانة أمرًا ضروريًا.

إنه مُجهز بمكبس مغناطيسي قياسي، ويدعم المنتج استشعار الموقع بسهولة. وهو متوافق مع مفاتيح القصب أو الحالة الصلبة، مثل تلك الموجودة في سلسلة M/50، مما يتيح التحكم والمراقبة الدقيقة.

قادر على العمل ضمن نطاق ضغط يتراوح من 1 إلى 16 بار، وهذا النظام يناسب التطبيقات المتنوعة. سواء بالنسبة للمهام الخفيفة أو الثقيلة، فإنه يوفر المرونة لتلبية متطلبات التشغيل المختلفة.

يوفر التصميم مجموعة واسعة من أطوال الشوط، بما في ذلك الخيارات القياسية وغير القياسية، والتي تمتد حتى 1000 مم. ويضمن هذا التنوع القدرة على التكيف مع مواصفات المشروع المختلفة.

باستخدام أختام PUR، يضمن المنتج التشغيل الفعال منخفض الاحتكاك وعمر الخدمة الطويل. وهو متوافق مع كل من الهواء المشحم وغير المشحم، مما يقلل من احتياجات الصيانة وتكاليف التشغيل.

تم اختباره وفقًا لمعايير EN 61373 الفئة 1، الفئة A + B، هذا المنتج مناسب لتطبيقات السكك الحديدية والنقل. إنه يُظهر مقاومة ممتازة للصدمات والاهتزازات، مما يضمن أداءً موثوقًا به في البيئات الصعبة.

بفضل الدفع النظري الذي يبلغ 3016 نيوتن في الشوط الأمامي و2722 نيوتن في الشوط الأمامي عند 6 بار، يوفر هذا النظام قوة كبيرة. إنه يلبي متطلبات التطبيقات التي تتطلب إنتاج قوة عالية.

تتوفر العديد من المتغيرات لتناسب الاحتياجات المحددة، بما في ذلك مواد مختلفة لقضبان المكبس، ومساحات خاصة، وموانع تسرب منخفضة الاحتكاك، وقضبان مكبس ممتدة. يسمح هذا النطاق من الخيارات بالتخصيص لتحسين الأداء لاستخدامات معينة.

المعلمات التقنية:

التطبيقات:

تشمل الأتمتة الصناعية الأتمتة العامة للمصانع، بما في ذلك خطوط التجميع ومعدات مناولة المواد. تعمل هذه الأتمتة على تبسيط عمليات الإنتاج وتحسين الكفاءة في مختلف قطاعات التصنيع.

في قطاع التعبئة والتغليف، تم تصميم الآلات للقيام بمهام مثل فرز المنتجات، ودفعها، وتحديد موضعها، ونقلها. تعتبر هذه العمليات ضرورية للحفاظ على سير عمل التغليف السريع والدقيق.

تستخدم صناعة السيارات الأتمتة لتجميع المكونات، وتركيبات اللحام، وأتمتة خطوط الإنتاج، ومعدات الاختبار. تضمن هذه الأنظمة الجودة العالية والدقة في تصنيع المركبات.

تتطلب تطبيقات السكك الحديدية معدات تلبي معايير الصدمات والاهتزازات الصارمة. يتم اختبار المنتجات وفقًا للمعيار EN 61373 الفئة 1، الفئة A + B، مما يضمن الموثوقية والمتانة لمكونات مركبات السكك الحديدية.

في صناعة الأغذية والمشروبات، تتوافق حلول الأتمتة مع الهواء المضغوط المفلتر أو المشحم أو غير المشحم. ويدعم هذا التنوع الامتثال لمعايير النظافة والسلامة.

تتضمن الهندسة الميكانيكية بناء الآلات، وإنشاء آلات ذات أغراض خاصة، وأنظمة التشغيل الخطية العامة. توفر هذه التقنيات حلولاً مخصصة للتحديات الصناعية المعقدة.

تشمل عمليات مناولة المواد مهام الرفع والدفع والإيقاف والنقل ضمن الأنظمة اللوجستية. تعمل الأتمتة على تحسين الإنتاجية والسلامة في إدارة المواد عبر العمليات المختلفة.

يستفيد تصنيع الإلكترونيات من تحديد المواقع بدقة والتعامل مع المكونات في بيئات نظيفة. تعتبر هذه القدرات ضرورية لإنتاج أجهزة وتجميعات إلكترونية عالية الجودة.

الدعم والخدمات:

تم تصميم أسطوانات المكبس الهوائية الخاصة بنا لتحقيق الأداء العالي والمتانة في التطبيقات الصناعية المختلفة. للحصول على الدعم الفني، تأكد من أن مواصفات الأسطوانة تتوافق مع متطلبات النظام لديك، بما في ذلك حجم التجويف وطول الشوط وضغط التشغيل.

يجب أن يتم التثبيت باتباع إرشادات الشركة المصنعة لتجنب المحاذاة الخاطئة والضغط غير المبرر على مكونات الأسطوانة. تتضمن الصيانة الدورية فحص تسرب الهواء، وتشحيم الأجزاء المتحركة على النحو الموصى به، وفحص موانع التسرب بحثًا عن التآكل.

إذا واجهت أي مشكلات تشغيلية، فتحقق من جودة إمداد الهواء وضغطه، وتأكد من عدم تعرض الأسطوانة لأحمال تتجاوز سعتها المقدرة. لاستكشاف الأخطاء وإصلاحها، راجع دليل المنتج لمعرفة المشكلات الشائعة مثل الالتصاق أو الحركة البطيئة أو تسرب الهواء.

تتوفر قطع الغيار ومجموعات الخدمة للحفاظ على الأداء الأمثل. لإطالة عمر الخدمة، قم بتشغيل الأسطوانة ضمن حدود درجة الحرارة والضغط المحددة وتجنب التعرض للبيئات المسببة للتآكل ما لم تكن الأسطوانة مطلية أو مصنعة بشكل خاص.

يتم توفير الوثائق الفنية، بما في ذلك تعليمات التثبيت التفصيلية وجداول الصيانة وأدلة استكشاف الأخطاء وإصلاحها، مع كل منتج. لمزيد من المساعدة، تتوفر خدمات الدعم الاحترافية للمساعدة في تكامل النظام والحلول المخصصة.

التعبئة والشحن:

يتم تعبئة أسطوانة المكبس الهوائية بعناية لضمان وصولها في حالة ممتازة. يتم تغليف كل أسطوانة بشكل آمن بمواد واقية لمنع الضرر أثناء النقل. يتم بعد ذلك وضع المنتج في صندوق قوي مصمم خصيصًا لتوفير التوسيد والثبات.

للشحن، نستخدم شركات نقل موثوقة مع خيارات التتبع لضمان التسليم في الوقت المناسب. يتم وضع علامة واضحة على العبوة مع تعليمات التعامل لضمان النقل الآمن. سواء كان الشحن محليًا أو دوليًا، فإننا نتخذ كل الاحتياطات اللازمة للحفاظ على جودة ووظيفة أسطوانة المكبس الهوائية عند الوصول.
