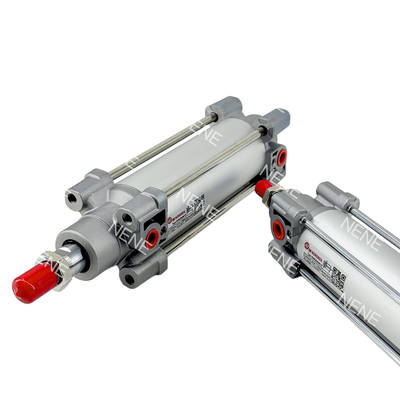

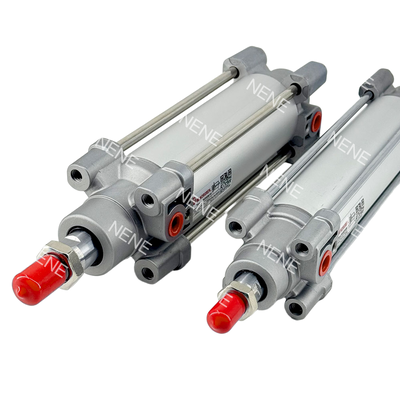

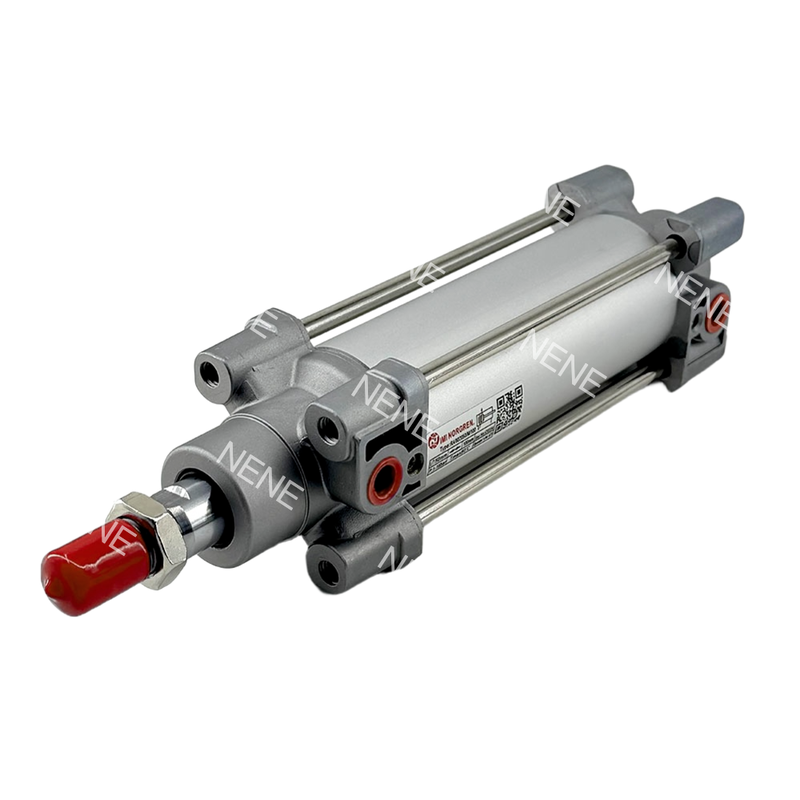

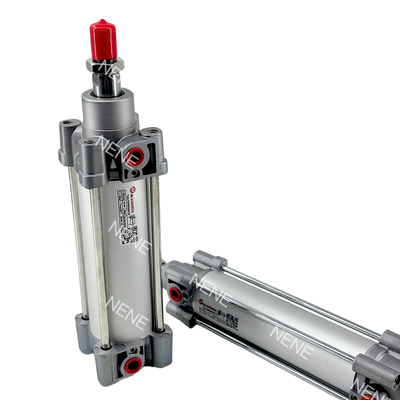

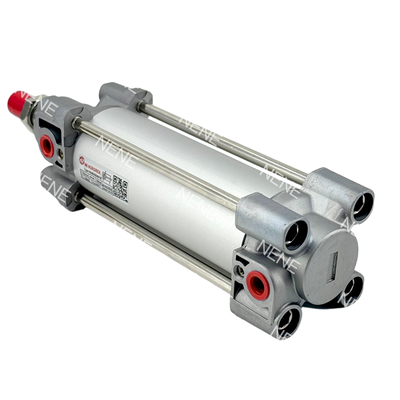

RA/802100/M/25 الاسطوانة الرونامية قصيرة الدوران IMI Norgren 100mm ثقب G1/2 مع ACS للضغط الدقيق

وصف المنتج:

سلسلة RA/802100/M تمثل أسطوانة هوائية عالية الأداء ذات تأثير مزدوج مصممة وفقًا لمعيار ISO 15552. جزء من مجموعة ISOLineTM المرموقة ،هذه الأسطوانة لديها قطر 100 ملم و متوفرة في مجموعة واسعة من أطوال السكتة الدماغيةتم تصميمه لتوفير حركة خطية موثوقة وفعالة عبر مجموعة واسعة من مهام الأتمتة الصناعية.

مركزية وظائف هذه الأسطوانة هو نظام التكيف التكيفي المتطور (ACS).هذه الآلية الذكية تقوم تلقائيًا بتحسين تأثير التخفيف بناءً على ظروف الحمل المتغيرة، مما يزيل الحاجة إلى ضبط يدوي لمسامير الوسائد أو الخبرة المتخصصة. نتيجة لذلك ، فإن التشغيل أكثر سلاسة وأكثر أمانًا ، وتقلل متطلبات الصيانة إلى الحد الأدنى ،وتمتد عمر الخدمة الكلي للأسطوانة بشكل كبير.

تم تصميم سلسلة RA/802100/M بتصميم قاذفة مستديرة قوية مع قضبان ربط خارجية ، وتوفر متانة استثنائية وهي مناسبة بشكل جيد للبيئات الأكثر قسوة ومطالبة.يتم تجهيز الاسطوانة بمكبس مغناطيسي افتراضي، والتي تسهل استشعار الموقع دون جهد عندما يقترن مع المفاتيح القصبة أو الحالة الصلبة المتوافقة.ومعايير NFE 49-003-1 تضمن قابلية الاستبدال والامتثال للمعايير العالمية.

تعمل عند ضغط أقصاه 16 بار وقادرة على العمل ضمن نطاق درجة الحرارة من -10°C إلى +80°C،هذه الأسطوانة تظهر تنوعاً قادرة على تلبية المتطلبات الصناعية الصارمةيقدم حجم الحفرة 100 ملم دفعًا نظريًا قويًا من 4710N عند 6 بار ، مما يجعله مناسبًا بشكل خاص للتطبيقات الثقيلة التي تتطلب قوة عالية وأداء طويل الأمد.

الخصائص:

نظام التكيف (ACS) يضبط تلقائيًا التكيف بناءً على الأحمال المختلفة ، مما يلغي الحاجة إلى تعديلات يدوية ،ضمان التشغيل السلس والآمن مع تقليل مستويات الضوضاء والاهتزاز بشكل كبير.

هذا المنتج يلتزم بالمعايير المعترف بها دوليا بما في ذلك ISO 15552 و VDMA 24562 و NFE 49- 003-1.هذا الامتثال يضمن التبادل العالمي ويسهل الاندماج في الأنظمة الحالية.

مع تصميم برميل مستدير مع قضبان ربط خارجية ، يوفر البناء متانة استثنائية مناسبة للبيئات الصناعية العدوانية.هذا التصميم القوي يضمن طول العمر والأداء الموثوق به.

وهي مجهزة بمكبس مغناطيسي قياسي ، مما يسمح بسهولة استشعار الموقع باستخدام مفاتيح القصب أو الحالة الصلبة ، مثل سلسلة M / 50 ، مما يعزز دقة التشغيل والتحكم.

يعمل النظام بكفاءة في نطاق ضغط واسع من 1 إلى 16 بار، مما يجعله متعدد الاستخدامات، بدءًا من المهام الخفيفة إلى المهام الثقيلة.

يتوفر مجموعة واسعة من أطوال السباقات ، تغطي الخيارات القياسية وغير القياسية حتى 1000 مم ، وبالتالي تلبية متطلبات التشغيل المتنوعة.

استخدام أغطية PUR يسهل التشغيل منخفض الاحتكاك ويمدد عمر الخدمة للمنتج. بالإضافة إلى ذلك ، فهي متوافقة مع كل من الهواء المزروع وغير المزروع ،تقليل جهود الصيانة.

تم اختبار هذا المنتج بدقة وفقًا لمعايير EN 61373 الفئة 1 ، الفئة A + B ، مما يجعله مناسبًا لتطبيقات السكك الحديدية والنقل المتطلبة.

عند ضغط تشغيل 6 بار ، فإن الدفع النظري المولود هو 4710 ن أثناء الضربة الخارجية و 4416 ن أثناء الضربة الداخلية ، مما يوفر قوة استثنائية مطلوبة للتطبيقات الصعبة.

تتوفر عدة أنواع ، تقدم التوافق مع مواد قضبان البستون المختلفة ، وممسحات خاصة ، وأختام انخفاض الاحتكاك ، وقضبان البستون الممتدة لتلبية احتياجات المستخدمين المحددة.

المعلمات التقنية:

التطبيقات:

الدعم والخدمات:

منتجاتنا من أسطوانات المكبس المضغوط مصممة لتحقيق أداء موثوق بكفاءة في مجموعة واسعة من التطبيقات الصناعيةمن المهم اتباع النظام الموصى به، وصيانة، وإصلاح الأخطاء.

التثبيت:

تأكد من أن الأسطوانة مثبتة بشكل آمن ومستوية بشكل صحيح لتجنب الأحمال الجانبية التي يمكن أن تسبب ارتداءً مبكرًا.استخدام الأدوات الملائمة والموصلات المتوافقة مع مواصفات الأسطوانةتأكد من أن إمدادات الهواء نظيفة وجافة ويتم تنظيمها إلى مستويات الضغط الموصى بها.

الصيانة:

فحص الأسطوانة بانتظام بحثاً عن علامات التآكل أو التلف أو التسرب. قم بتشحيم الأسطوانة كما هو محدد في دليل المنتج للحفاظ على التشغيل السلس.استبدال الأختام ومكونات التآكل الأخرى بشكل دوري لمنع تدهور الأداء.

إصلاح الأخطاء

إذا لم تعمل الأسطوانة بسلاسة أو فشلت في التحرك، تحقق من وجود مشاكل في إمدادات الهواء أو انسدادات أو عوائق ميكانيكية.تأكيد أن صمامات التحكم والاتصالات تعمل بشكل صحيحبالنسبة للمشاكل المستمرة، استشر الدليل الفني المفصل لإجراءات التشخيص والإصلاح المتقدمة.

فريق الدعم الفني الخاص بنا مكرس لمساعدتك في أي أسئلة أو مشاكل تتعلق بالأسطوانة الهوائية المكبسة.نوصي بمراجعة وثائق المنتج للحصول على تعليمات مفصلة ومعلومات السلامة قبل إجراء أي صيانة أو إصلاحات.

التعبئة والشحن:

تغليف المنتج:يتم تعبئة كل أسطوانة منوعة بالبستن بعناية لضمان أقصى قدر من الحماية أثناء النقل. يتم لف الأسطوانة أولاً في غلاف فقاعة مضاد للستاتيك لمنع أي تلف في السطح.ثم يتم وضعه داخل صندوق من الورق المقوى مع إدخالات الرغوة المخصصة لتثبيت المنتج بحزم في مكانهيتم وضع علامة واضحة على العبوة مع معلومات المنتج، وإرشادات التعامل، والرموز الشريطية لسهولة التعرف.

الشحن:نحن نقدم خيارات شحن موثوقة لتسليم أسطوانة المكبس الرئوي الخاصة بك على وجه السرعة والأمان.يتم معالجة الطلبات في غضون 1-2 أيام عمل ويتم شحنها عبر شركات النقل الموثوق بها مع تتبع متاحاعتماداً على موقعك، عادةً ما يستغرق الشحن القياسي 5-7 أيام عمل، بينما تتوفر خيارات سريعة للتسليم بشكل أسرع.جميع الشحنات تحتوي على تأمين لحماية ضد الخسارة أو التلف أثناء النقل.
